汽车零部件表面缺陷的视觉检测点击次数:1861 更新时间:2021-01-12

汽车零部件表面缺陷的检测是产品质量控制和保证(QC/QA)和失效分析(FA)的重要组成部分。这些零件中的一些是由难以加工的材料制成的,需要用像显微镜一样的光学仪器分析。例如,橡胶制成的轮胎表面,汽车排气口的塑料盖板,由于表面对比度较低,很难采用一般的照明方式检测出缺陷的存在。



下面将展示徕卡DVM6数码显微镜有助于进行检查、测量分析和报告,让难以观察到的缺陷变得更快更容易,也使得动力部件,如轮胎和排气口盖板的改良变得更迅速。使用徕卡DVM6数码显微镜的以下性能,可快速得出QC检查的可靠结果。



自动跟踪和存储的可重复,显微镜重要的硬件参数可记忆(编码),例如,使用的倍数,照明和相机设置等参数条件可快速重现;

超大变焦范围161,镜头切换支持热插拔;

快速角度旋转,倾斜角度不同视角观察样品;

集成LED(发光二极管)环形光和同轴光,具有多方向的照明模式;

数字快照和数字10MP的数码相机,高画质成像;

XY拼图功能和Z轴扫描成像功能,可拍摄大范围大景深的图像;

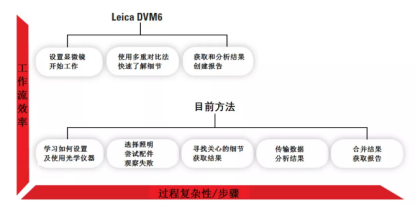

本报告的重点将是倾斜能力和通用性(上述红色字体部分)。下图给出了一个流程图类型说明,描述使用徕卡DVM6做检查和QC工作与目前行业使用的方法相比。它表明,工作流效率的提高与过程复杂性和工作流的步骤成反比。


1、使用DVM6立刻进行观察


无需损坏样品,直接放置载物台上,便可立即进行观察。



汽车轮胎胎面花纹

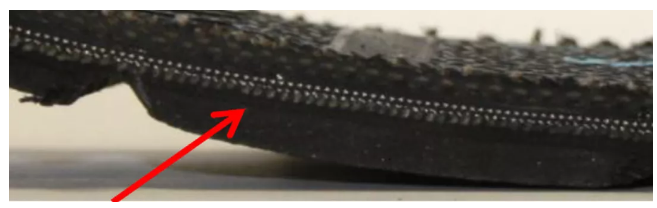

汽车轮胎内胎横断面(红箭头)

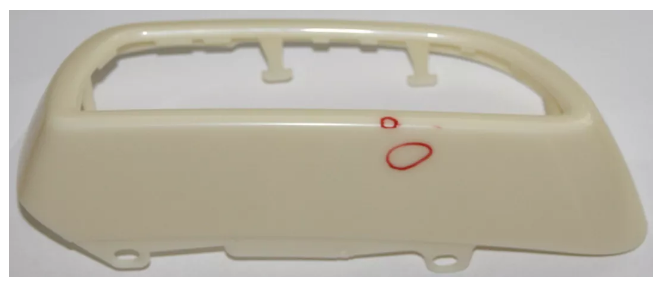

汽车排气盖板的俯视图(红圈为缺陷处)

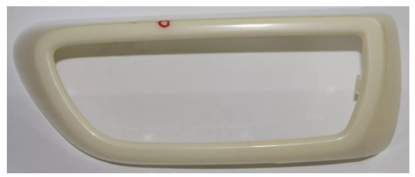

汽车排气盖板的侧视图(红圈为缺陷处)



无需损坏样品,放置载物台上即可进行观察





2使用DVM6旋转角度功能进行观察各方位样品

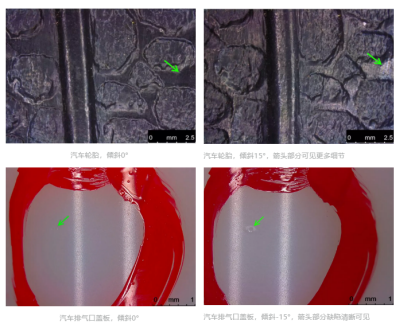

支架可倾斜±60°,载物台可旋转±180度,无需改变样品角度。




3使用DVM6多重照明单元进行不同光照模式下的观察

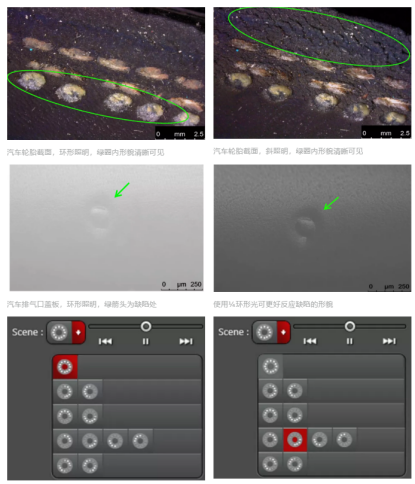

1综合照明模式为明场、暗场、倾斜照明和四分之一波片偏振。

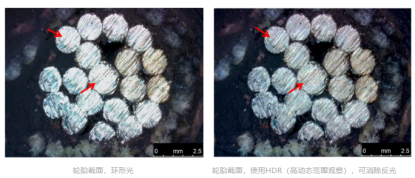

2使用图像预览功能的实时模式下,可以调用一些预设的照明场景,自动获取六个不同的图像效果,例如,照明类型、光强、曝光时间、对比度、HDR成像等。




总结

徕卡DVM6数字显微镜在汽车零部件的检查、质量控制(QC)和故障分析(FA),如轮胎和汽车排气口检查中,为用户提供了更高效的解决方案。不仅提供大编码、快速放大倍数、10万像素摄像头等特点,使用徕卡DVM6的倾斜功能和多样化的照明模式,在检查如汽车黑色橡胶轮胎和白色塑料排气口盖板时非常有效。
